Funcionamiento de un motor a 4 tiempos

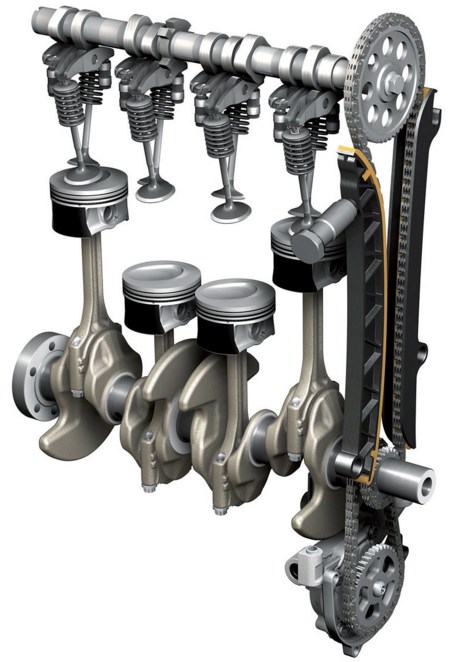

La relación que existe entre los mecanismos en conjunto con la reacción química y el ciclo térmico de Otto, son los factores que conllevan a la transformación de la energía química en energía mecánica. La mezcla aire combustible reacciona con la chispa generando un movimiento rectilíneo en el pistón, que es transformado en un movimiento circular en el cigüeñal

El ciclo teórico de Otto consta de cuatro tiempos (admisión, compresión, expansión y escape) y el proceso se inicia con la mezcla homogénea de aire combustible que ingresa ya sea por el carburador, o el cuerpo de aceleración. La mezcla obtenida se inicia por un sistema de encendido eléctrico generador por la bujía, el cual se realiza de forma temporizada o controlada.

1. Admisión: el pistón se encuentra en el punto muerto superior, la válvula de admisión se abre dejando ingresar la mezcla aire combustible, la cual es aspirada por el pistón que va en movimiento descendente hasta punto muerto inferior.

2. Compresión: el pistón asciende desde el pmi hasta el pms, comprimiendo la mezcla; las válvulas permanecen cerradas. En el punto muerto superior, salta la chispa de la bujía, iniciando la mezcla aire combustible a un volumen constante.

3. Expansión: el aumento de la presión genera un aumento de la temperatura que empuja el pistón hacia abajo transmitiéndose de la biela al cigüeñal una gran fuerza que se emplea para realizar los otros tres tiempos, las dos válvulas se encuentran cerradas.

4. Escape: en el tiempo de escape, el pistón se encuentra en punto muerto inferior, se abre la válvula de escape y el pistón al subir deja salir los gases quemados al exterior por la tubería de escape, comenzando nuevamente el ciclo.

El conjunto de las operaciones (admisión, compresión, expansión y escape) se denomina ciclo de cuatro tiempos. Cada tiempo del motor corresponde a media vuelta, cuatro medias vueltas equivalen a dos vueltas de cigüeñal.
